超聲波測厚儀

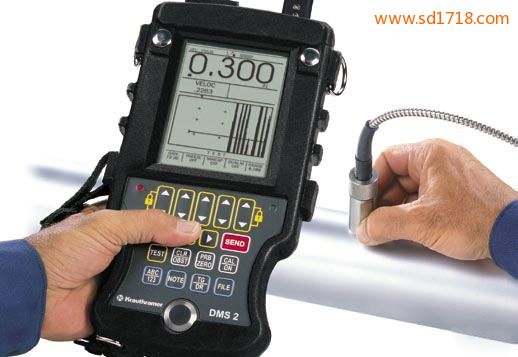

DMS 2 型超聲波測厚儀是一種創新的A-掃描數字測厚儀/數據記錄器。它基于Krautkramer的TopCOAT專利技術，超聲波測厚儀的原理，采用自動速率模式(Auto- V)，集眾多優秀特性于一身，超聲波測厚儀工作原理，使用簡便。DMS 2還配置了一個通過采用直接光照技術而增強對比度的1/4VGA(320 x 240)大屏幕顯示器，能顯示所有相關的檢測數據。
為了進一步提高檢測的可靠性，讓檢測更加方便，我們在DMS2上加裝了最先進的技術和特殊功能。你可以在三種不同型號的儀器中作出選擇：除標準型儀器DMS2之外，我們有為更簡單應用而設計的DMS2E；而具備TopCOAT方法的DMS2TC，可透過涂層進行厚度測量。
TopCOAT
用獲得專利的“TopCOAT”方法(DMS2TC)，我們已能夠透過涂層進行腐蝕測量。這種方法通過測量工具顯示管壁表面的嚴重腐蝕，在增益高的情況下，超聲波測厚儀培訓，即使是很小的凹坑也能被檢測出來。涂層和母材測量一次就搞定并同時顯示在你眼前!
Auto-v
如 果你的零件沒有涂層，超聲波測厚儀使用方法，你可以使用Auto-v功能。它簡體了傳統的厚度測量，美國泛美超聲波測厚儀，是一種獨特的方法。用Atuo-v你在不知道材料聲速時也能測量零件厚度。這 使你測量沒有涂層的不同材料時無需附加的校準，也無需任何校準標準。不用知道材料的聲速就能測量了，測厚儀廠，昔日的缺點不復存在!
DMS2E/DMS2/DMS2TC產品特點
- 外罩防塵、防水、抗沖擊，并備有供現場使用的橡膠套以適用于惡劣條件
- 帶背光的大LCD顯示屏能夠顯示數字讀數、A掃描、B掃描和設備設置
- A掃描大屏幕顯示，以進行信號測量核對和調整
- 雙-多模式進行帶涂層表面的厚度測量
- TopCOAT法 – 即使后壁被腐蝕，涂層和基礎材料的測量只需一次測量即可同時被讀取和顯示
- 自動速率模式 – 元件的厚度測量可以通過未知的聲速來進行，而無需參考塊
- 使用標準AA鋁錳電池的運行時間為40小時
- 用戶友好的菜單能迅速進行設備設置和功能使用
- 數據存儲能記錄字母與數字編碼的調整數據組
- 靈活的數據記錄器，能進行字母與數字輸入
- 串行RS232接口進行電腦或串行打印機的數據傳送
- 對話探頭和所有探頭的自動零點識別優化了性能
- 選擇面最廣泛的探頭范圍能解決眾多運用問題
DMS2E/DMS2/DMS2TC技術參數
|
型號選擇 |
DMS2E-基本型 DMS2-標準型 DMS2TC-具有TopCOAT測量模式和Auto-V測量模式 |
|
測量范圍 |
DMS2E：0.6mm到635mm(鋼)，鍍層測量，取決于探頭，材料和表面情況 DMS2/DMS2TC：0.2mm到635mm(鋼)，奧林巴斯超聲波測厚儀，取決于探頭，材料和表面情況 |
|
測量模式 |
多重回波波前雙晶測量模式、最小值獲取模式、DaulMulti運行模式。 TopCoat和Auto-V(僅限DMS2TC) 單晶測量模式包括多重回波的波形前沿/峰值測量法和表面回波與底面回波間缺陷測量法(僅限DMS2E/DMS2) |
|
探頭調零 |
通過調零試塊自動或手動調零 |
|
V聲程修正 |
自動 |
|
分辨率 |
0.01mm和0.1mm |
|
增益 |
自動或手動(1dB步進) |
|
接收帶寬 |
0.5～15MHz |
|
顯示 |
71x95mmLCD，240x320象素，帶背光，濟南超聲波測厚儀培訓，對比度可調 4位顯示，數字字體高12.7或19mm(可選) A掃描實心/空心回波顯示，柵格可選； B掃描(同步的)、整流、全波、正半波、負半波 射頻模式(僅限DMS 2/DMS 2TC) 閘門可調節 |
|
供電 |
4節5號電池或NiMH電池 |
|
操作時間 |
在有背光和操作頻率在4Hz情況下，涂層測厚儀， 使用NiMH電池可超過40小時 |
|
存儲 |
150000個數據和1100幅A或B掃描 |
|
輸出 |
RS232接口 |
|
工作溫度 |
-10～50℃ |
|
尺寸 |
256x129x30mm |
|
重量 |
括電池885g |
DMS2E/DMS2/DMS2TC常用探頭
|
名稱 |
型號 |
測量范圍 |
頻率 |
接觸直徑 |
工作溫度 |
最小鋼管直徑 |
探頭線型號 |
|
標準探頭 |
DA301 |
1.2～200mm |
5MHz |
12.1mm |
-20～60℃ |
25mm |
DA231 |
|
超厚探頭 |
DA303 |
5.0～300mm |
2MHz |
16.2mm |
-20～60℃ |
127mm |
DA231 |
|
超薄探頭 |
DA312 |
0.6～50mm |
10MHz |
7.5mm |
-20～60℃ |
20mm |
DA235 |
|
超薄探頭 |
DA312B16 |
0.7～12mm |
10MHz |
3.0mm |
-20～60℃ |
15mm |
自帶導線 |
|
高溫探頭 |
DA305 |
4.0～60mm |
5MHz |
16.2mm |
10～600℃ |
|
DA235 |
|
高溫探頭 |
HT400 |
1.0～254mm |
5MHz |
12.7mm |
10～540℃ |
50mm |
KBA535 |
|
TopCOAT探頭 |
TC506 |
涂層0.05～2.0mm 基體0.5～7.0mm |
|
15.9mm |
<54℃ |
|
KBA531TC |
注: 所示溫度為廠家理想狀態試驗所得，實際溫度會低于此溫度。注意高溫耦合劑的正確使用方法。
測試高溫表面時需用高溫耦合劑。
TopCOAT探頭專配DMS2TC測厚儀
