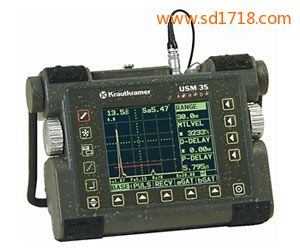

便攜式超聲波探傷儀
【型 號】USM 35X
【品 牌】美國GE
【價 格】洽詢
【主要技術指標】最小值：0到0.5毫米+10％（鋼），0到0.02英寸+10％（鋼）
【詳細技術指標】
從GE檢測技術公司的最新版USM 35便攜式超聲波探傷儀的最新版本完全防塵和防高壓水噴射，符合IP66要求，還集成了新的軟件。該軟件允許其依據日本焊接檢測 標準進行操作。
規格：
校準范圍
| 最小值 | 0到0.5毫米+10％（鋼），0到0.02英寸+10％（鋼） |
|---|---|
| 最大值 | 在0.2到1兆赫/0.5到4兆赫的頻率范圍內，0到9,999毫米+10％（鋼），0到390英寸+10％（鋼）；在0.8到8兆赫/2到20兆赫的頻率范圍內，0到1,420毫米+10％（鋼），0到56英寸+10％（鋼） |
| 聲速 | 1000到15000米/秒，40到600英寸/毫秒，1米/秒的間隔可變，0.1英寸/毫秒和固定編程值 |
| 顯示延遲 | 從-10到1,000毫米，0.3到40英寸（340？秒） |
| 探測延遲 | 0到200 秒 |
| 自動校準 | 使用2個已知校準回波（2點校準）測量和設置聲速和探頭延遲 |
| 脈沖強度 | 220 pF, 1 nF |
| 阻尼 | 50歐姆，500歐姆（在TR模式下 1000歐姆） |
| 脈沖重復頻率 | 4到1000赫茲，有10個間隔變量 |
| 頻率范圍(-3 dB) | 0.2到1兆赫的/0.5到4兆赫/0.8到8兆赫/2到20兆赫 |
| 增益 | 0到110dB，間隔可變 |
| 增益間隔 | 0.5 / 1 / 2 / 6 / 12 dB（或用戶可調），間隔0被鎖定 |
| 細微增益 | 4dB，連續40個間隔變量 |
| 檢波 | 全波，負和正半波，射頻模式 |
| 濾除閥值 | 線性，超聲探傷儀的檢定，0到80％屏幕高度，1％間隔變量 |
| 監測門電路 | 在彩條模式下的2個獨立的門電路，開始和寬度在整個校準范圍內可變，10％到90％的1％屏幕高度變量的響應閾值（巧合和反巧合），通過LED和連接內部的電極臂發送報警信號，門電路A可作切換為門電路B的接口，門電路放大器（整個顯示范圍的門電路縮放） |
| 聲音路徑測量 | 在初始脈沖和門電路的首次回波之間，或在2個門電路回聲之間的的聲音路徑的數字顯示（投影距離，深度），且總在回波波側或回波波峰的交匯點測量 |
| 測量分辨率 | 在99.99毫米/0.1毫米的范圍內0.01毫米，在100到999.9毫米/1毫米超過1000毫米的范圍內，在9.999英寸/0.01英寸10英寸以上的范圍內0.001英寸，在凍結的A-掃描評介：校準范圍設置的0.5％ |
| 振幅顯示 |
In %屏幕高度 USM 35X DAC:在DAC或TCG以上另加in dB USM 35X S:在DGS曲線或ERS以上另加in dB |
| 顯示的讀數 | 聲音路徑、（減少的）投影距離、深度、每門幅度、用戶配置的4個測量線位置、A-掃描縮放顯示 |
| A-掃描功能 | 手動或自動A-掃描凍結，蘇州超聲波探傷儀廠家，A-掃描比較，超聲波探傷儀招標，回波動態（包絡），峰值回波存儲 |
| 彩色功能 | 獲得專利的角度測試的背斜兩翼彩色編碼顯示，背景彩色適應測試環境的光線條件，用于直接識別的監測器門電路和登記曲線(DAC、TCG、DGS) 的彩色顯示，紅色字符的信息和警報 |
| DAC/TCG(選項） | 僅USM 35X DAC和USM 35X S:距離-振幅曲線（DAC）或TCG行（TCG），帶最多10個參考回波，其他4根曲線或線可以顯示變量分貝間隔。可以選擇JIS DAC，以便依據JIS Z3060-2002（日本的檢測標準）進行檢測。DAC錄制期間的自動增益控制。 |
| DGS(選項) | 僅USM 35X S:DGS曲線，用于單晶或雙晶探頭(B1S、B2S、B4S、MB2S、MB4S、MB5S、WB…-1, WB…-2, SWB…-2, SWB…-5, MWB…-2, MWB…-4, SEB和MSEB)，以及用于所有材料、聲音衰減和傳輸損失校正，其他4根曲線可以顯示變量分貝間隔 |
| 顯示尺寸/屏分辨率 |
116毫米×87毫米，4.6英寸×3.4英寸（寬x高） 320×240像素 |
| A-掃描尺寸/屏分辨率 |
116毫米x80毫米，金屬結構探傷，4.6英寸×3.2英寸 320×220像素（縮放） |
| 計量單位 | 毫米和英寸 |
| 數據存儲器 | 800個儀器設置或報告，包括存儲、調用、打印A-掃描或將其導出到計算機。 |
| 直接存檔 | 顯示屏幕內容，報告包括A掃描、閱讀、功能列表（參數轉儲） |
| 打印機驅動器 | HP DeskJet、HP LaserJet、HP DJ 1200 (DeskJet)、HP LJ 1012 (LaserJet)、EPSON FX/LX、SEIKO DPU |
| RS 232接口 | 9針DSUB，雙向，超聲波探傷儀使用，300-57,600波特，北京智能型超聲波探傷儀廠家，1個USB適配器電纜，用于連接USM35X和沒有RS-232端口的計算機 |
| 輸入/輸出 |
8路的Lemo-1插座（觸發器輸出，數字超聲探傷儀tofd，門電路報警，測試數據發布） 幅度或選定門電路的聲音路徑的附加模擬輸出 |
| VGA 輸出 | 用于連接外部顯示屏或投影儀的10路Lemo-1插座 |
| 探頭接口 | 2 x Lemo 1 或 BNC |
| 對話語言 | 德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語，鍛件超聲波探傷，捷克語、斯洛文尼亞語、羅馬尼亞語、荷蘭語、克羅地亞語、匈牙利語、俄羅斯語、波蘭語、斯洛伐克語、日語 |
| 電池工作 | 鋰電池或6節C型電池（鎳鎘、鎳氫電池或鋁錳電池），工作時間：鋰電池(6.6 Ah)為14小時， 鎳氫電池(3 Ah)約為3小時，電池充電根據測量線的圖標檢測 |
| 電源組/電池充電器工作 |
通過外部電源（85到265伏交流）； 工作電壓：6到12伏直流 電流消耗：最大9瓦，依據設置 |
| 重量 | 2.2千克，4.9磅，含電池 |
| 大小 | 177毫米×255毫米×100毫米，7.0英寸×10英寸×3.9英寸（高x寬x深） |
| 環境 |
防護級別：IP 66防震acc.到DIN IEC 68:6毫秒，60克，每個防振方向acc.3次沖擊 到DIN IEC 68:0-150赫茲，超聲波探傷等級，2克，每個方向20圈 工作溫度：0°到60°C，32°到140°F（-10°C，14°F，應特殊要求） 存儲溫度：-20°到60°C，4°到140°F |
數據記錄器選項
| 內存容量 | 5,000個讀數，500個A-掃描讀數，100個任務，每個任務10個注釋 |
|---|---|
| 可存儲讀數 | 聲音路徑和所有門電路的聲音路徑差異，振幅（％SH、dB到門檻、dB到曲線、％到曲線、ERS），所有門電路或公差監測器的報警 |
| 行/列 | 行數：最大5000行（一列的線性文件），數值索引的列數：最大26，索引：A, …, Z |
| 公差監測器 | 監測器功能的驗收水平之下和之上 |
| 最小讀數捕捉 | 連續掃描測量的最小值存儲，探頭解偶聯之后3秒顯示數值 |
| 監測器門電路 | 彩條模式下的1個額外的獨立門電路 |
特色：
- IP66防護級別
- 可在惡劣環境和各工業環境下工作
- 快速、明亮的彩色液晶顯示屏
- 充電電池可工作14小時
- 最大允許的工作溫度范圍為0°C到50°C
- 可選的DGS模塊，渦流探傷儀原理，用于單晶或雙晶（T/R）探頭。該模塊包括一些預設的GE的單單晶或雙晶探頭。用戶可以自定義其他探頭。
- trueDGS®斜射波束傳感器，極大提高EN 583-2的定量能力。
