全數字智能超聲波探傷儀

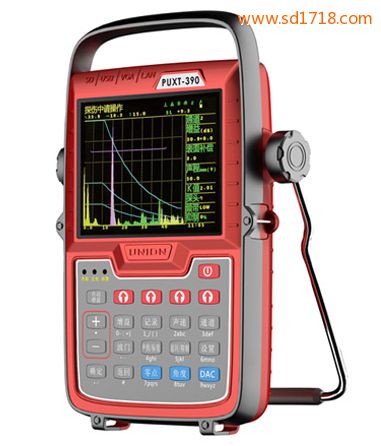

PXUT-390型全數字智能超聲波探傷儀,采用新型超大屏幕高亮度TFT顯示器,儀器造型優美,體積小巧,屏幕超大,超聲波探傷儀有輻射嗎,強光下無需遮光能清晰顯示,儀器功能強勁,性能穩定,操作簡便,金屬表面探傷,是一款性能優越的筆記本式超聲波探傷儀。
功能和特點:
●日歷時鐘,儀器自動記錄工作日期和時間,可自由測定儀器和探頭性能(含曲面探頭),儀器校驗自動,營口超聲波探傷儀,可測量材料厚度和材料聲速。
●10個獨立探傷通道(可擴展),多種探傷工藝和標準自動生成,可以自由設置各行業探傷工藝標準,現場探傷無需攜帶試塊。
●高靈敏度,增益達120dB,回波抑制任意可調,超聲波探傷技術,不影響儀器增益和線性。
●獨特的增益自動調節和峰值自動搜索,使探傷既快捷又準確。
●具有全波、正半波、負半波、射頻四種方式有助于缺陷的定位和定性。
●DAC、AVG曲線自動生成并能分段制作,取樣點不受限制,可進行補償與修正。 DAC曲線隨增益自動浮動,隨聲程自動擴展,可指定回波的距離波幅補償。
●缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑值)實時顯示。
●具有峰值記憶、回波包絡、波形凍結、曲面修正、門內展寬等功能。
●可利用端點衍射波實現缺陷裂紋的自動測高。
●進波和失波報警,北京鋼結構探傷公司,門位、門寬、門高連續可調。
●具有B-掃描功能,可顯示工件缺陷形狀。完備的焊縫和工件剖面顯示,日照超聲波探傷儀生產廠家,使探傷更具權威。
●數據處理能力強,可按日期、工件編號和序號進行檢索和處理,超聲探傷儀使用,可與計算機實現數據通訊和數據管理,超聲波探傷儀型號,可直接打印探傷報告。
●可外接SD卡,實時連續記錄動態波形,并可外接投影儀,用于教學、演示等場所。
●采用歐盟鑒定最新標準EN12668-1:2010 ,并提供出廠中英文歐標鑒定證書各一份
●設備通過“中國法定計量機構”性能測試并取得計量證書。
主要技術指標:
項目 | 指標 | 項目 | 指標 |
增益范圍 |
120dB 0.1,閃光焊探傷軌頭出波,1.0,2.0,長沙 超聲波探傷儀,6.0步進 |
閘門 |
進波門(直方門、DAC門)、失波門 |
頻帶范圍 | 0.4~20.0MHz | 采樣頻率 | 160MHz(硬件實時采樣) |
探測范圍 | 0~10000mm(鋼中縱波) | 聲程位移 | 0~9800mm(鋼中縱波) |
探頭方式 | 單晶,雙晶,穿透 | 顯示 | 5.7”TFT LCD (640×480) |
水平線性 | ≤0.1% | 工作時間 | ≥7小時 |
垂直線性 | ≤3% | 工作溫度 | -20oC~50oC |
分辨力 | ≥32dB | 電源 | 16V DC; 220V AC |
靈敏度余量 | ≥62dB(200mm—Ф2平底孔,2.5P 20) | 動態范圍 | ≥34dB |
外形尺寸 | 253(高)x157(寬)x48(厚) | 整機重量 | 1.6Kg(帶鋰電池) |
